越来越多的用户为了节省安装成本以及购买成本，会选择自己购买钢结构，模组，排线，电源，控制卡等原材料，然后把LED显示屏由一块块模组组装成整屏，对于懂技术的人而言，这些都是小问题，对于不熟悉的人而言，宁愿买组装好的LED显示屏，然后再请当地的人安装钢结构与LED屏。那么如何才能熟练掌握钢结构与LED显示屏的安装呢，华信通光电深圳LED显示屏厂家为您详解LED室内显示屏P4从钢结构到模组再到整屏的安装。
在安装之前，先根据要安装的长和宽来计算所需要的模组数量，如果安装的屏体为P4室内全彩LED显示屏，长需要20块模组，高需要18块模组，而模组尺寸为256*128mm，那么显示屏的长为：256*20=5120mm，宽为：128*18=2304mm，屏体面积为5.12*2.304=11.79648㎡，上下左右各加10mm的边框（除去包不锈钢用去2mm，最后板的接缝为5-8mm。上下的包边可以留到上面从正面看看不到），边框尺寸为5140mm*2324mm。
一、首先做边框
从市场上买4*4的方钢4根2*2的4根（6米长），先用4*4的方钢做一个田字架，大边框的尺寸为5170mm*2354mm，因为小边框内的尺寸才是装屏的尺寸，方钢为40mm，所以是这个尺寸。焊的时候用钢角尺尽可能的焊好90度角。中间那个尺寸不重要。田字架做好后，开始在上面焊小方钢，小方钢的内部尺寸为5130mm*2314mm四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。
LED室内显示屏4*4和2*2方钢

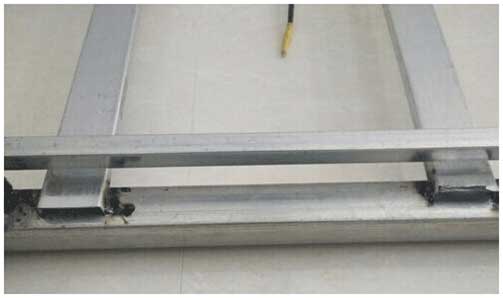

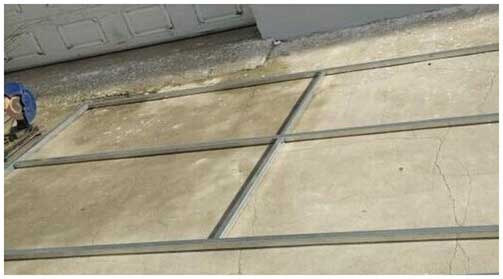

LED室内显示屏P4方通焊接

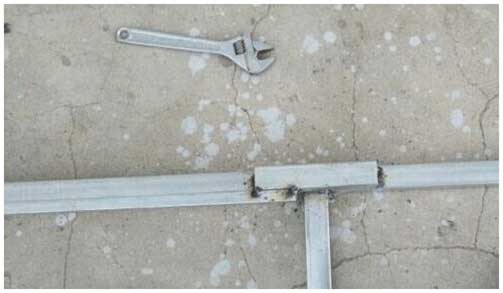

LED室内显示屏方通焊接1
LED室内显示屏方通焊接2
LED室内显示屏方通焊接3
LED室内显示屏方通焊接4

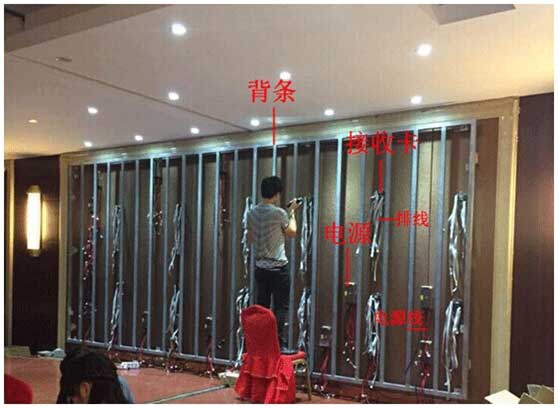

小连框做好后开始焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。背条是40mm宽的，长度为2374mm左右，两头能够着好焊就行。焊好后的边框（照的是背面）边框就可以拿到大厅内安装了。墙顶部做好两个角钢挂钩。
LED室内显示屏焊接背条
LED室内显示屏方钢背条

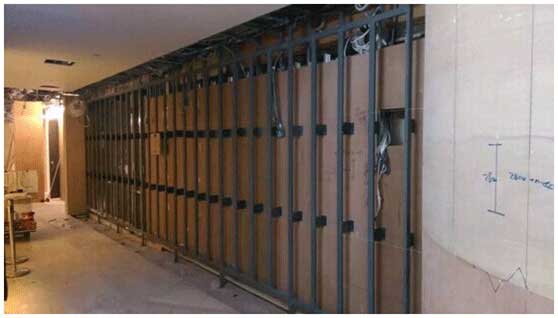

把焊接好的方钢固定在墙上
二、装电源、控制卡、模组
架子挂好后，四周留10mm的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这10mm的空隙简单通风了。
装电源的时候先接好两条成品电源线，5V输出一定要看好正负极，如果接反电源输出线的话，电源线、模组当时就冒烟，如果还连控制卡的话卡也烧了。
每根成品电源线有两个接头，这样每块电源能带四块模组。然后是220V连接，用2平方的软铜线把每一排串在一起就行，最后出三组220V电源线，进一个空开，空开上面进一对6平方的铜线。这块屏功率大约9千瓦，所以6平方线有剩余。
电源接好后装控制卡，控制卡用的是5块同步接收卡。

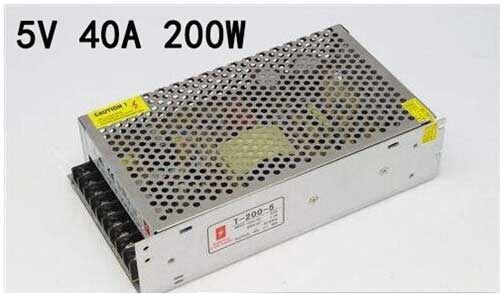

LED显示屏电源5V 40A
把电源固定在条屏的位置上

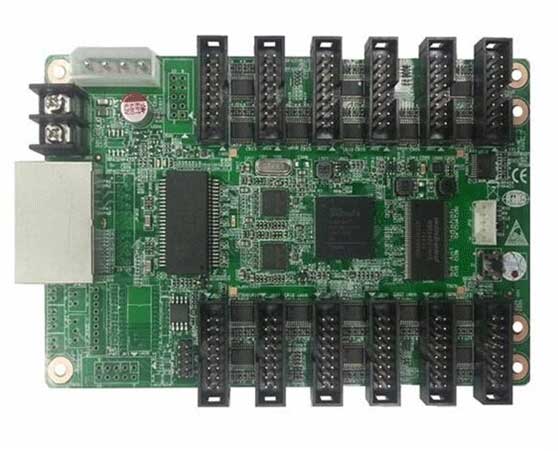

LED显示屏接收卡
三、接收卡与模组连接
每张卡带三列模组，共36块板，这样每三列装一块卡，从就近的电源上取5V给卡供上电，注意正负极，然后用网线把5张卡连起来，靠电源接头的网口是输入口，右边是第1块卡，也是头卡，输入接的是电脑的千兆网卡，然后输出网口接的是第2块卡的输入口，第2块卡的输出口接的是第3块卡的输入口，这样一直到最后一张卡，第5张卡，输入接第4张卡的输出。输出口为空。

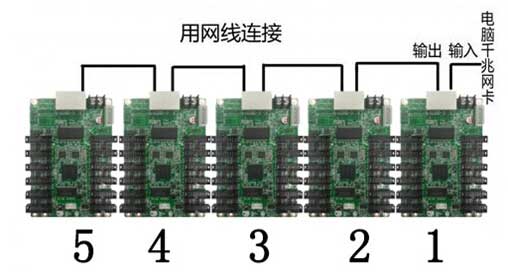

接收卡连网线示意图
安装模组之前要用不锈钢包边，这仅仅是为了好看，也是安装单位要求的，专门找来了做不锈钢的师傅来量了尺寸，我估算了下他量完钢结构后加大了5mm吧，为方便能好安装又能卡死。

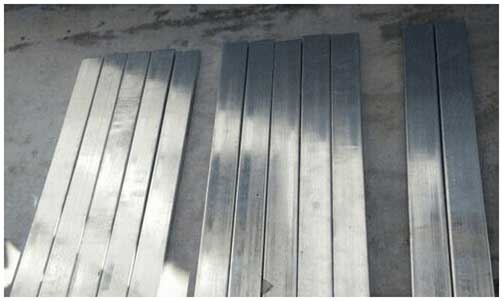

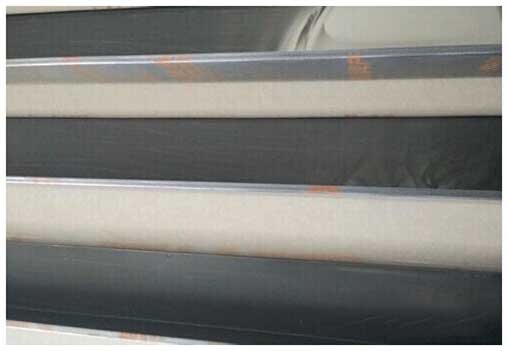

LED模组不锈钢包边
LED模组不锈钢包边1
四、安装模组
扣好不锈钢边后就能开绐上模组了。从上往下或从下往上装，自带的排线长短只适合模组与模组的连接，从控制卡到模板的长排线是要自己做的，（也可以跟卖模组的要）最上面和最下面用的排线最长，大概是1米半长，下面开始制作长排线。
在方钢上安装LED模组

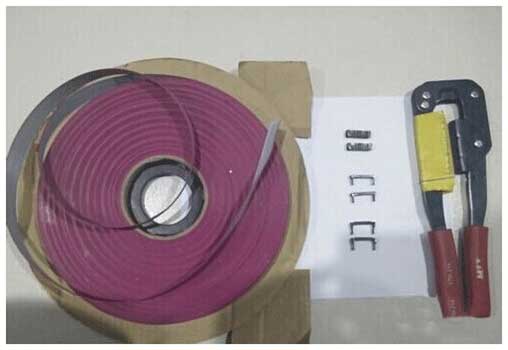

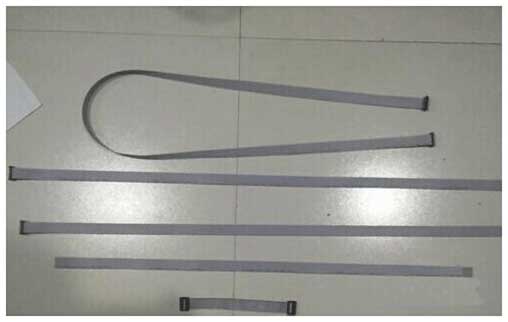

LED模组长排线和排线
LED模组16P排线
有工具的话，两头一压就行了，最后上那个固定卡子，很多时候因为背条支着放不平模组，装的时候还得剪掉，插排线的时候红边向上，模组的箭头向上，没有箭头的字向上，前面的输入连接后面的输出。
这块彩屏共用5张卡，1块卡拖三列模组，每张卡上面有12个T75接口，这块屏从上到下也是12排，当好插满，对应插好就可以了，屏接口的最下面一针标着OE，但是不是插排线的红边，（这个和单双色屏刚好相反），排线插反也不会烧模组或卡，只是模组上显示一条亮线。

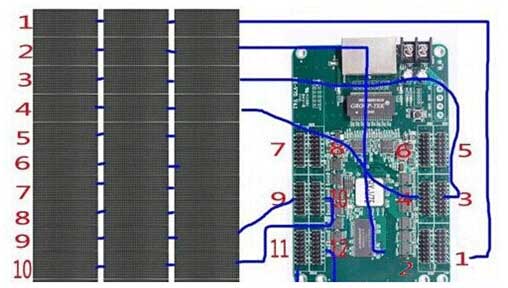

接收卡与模组接线示意图

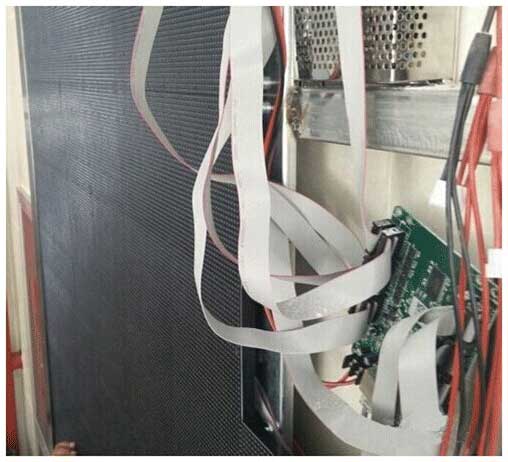

接收卡与模组接线实物图
五、调试
装好三列模组一张卡后通电测试，有问题的话及时解决，因为再装下一组的话就会盖住这张卡无法测试，控制卡上面有一个测试按键，如果安装正常的话屏会依次显示红、绿、蓝、行、场、点信息，正常的话再安装下一组，直到安装完成。

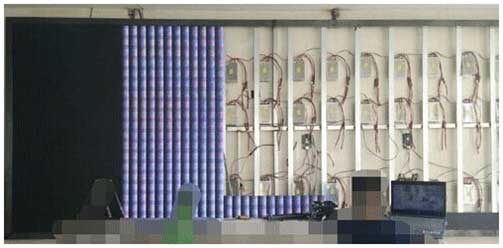

测试部分已安装好的模组是否正常显示

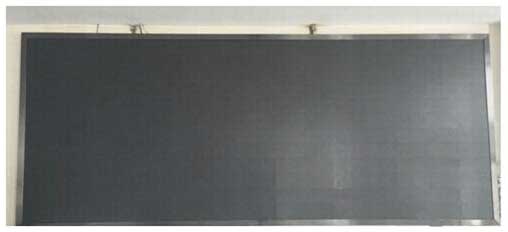

安装完所有的模组并包边
LED室内显示屏调试成功
以上就是华信通光电LED显示屏厂家简单介绍LED室内显示屏P4从钢结构到模组、整屏，再到调试的安装教程，这种安装方式比购买整屏要节约很多成本。
