自2018年被称为小间距LED显示屏爆发元年后，在常规屏幕进入市场疲软状态时，小间距呈现高速增长的趋势。从P2.0小间距慢慢过渡到P1.0甚至是P0.X微间距的方向发展，然而间距越小，传统SMD的死灯率越高。为解决这一问题，部分LED屏企研发出四合一Mini LED和COB封装，然而COB却出现墨色不均。那么，LED显示屏厂家如何解决COB墨色不均呢？
LED显示屏厂家如何解决COB墨色不均
COB小间距LED显示屏的封装方式属于集成封装，基于封装的集成性会产生相关的窜光等问题，导致屏幕出现墨色不均，严重影响屏幕整体美观度。为此，部分厂家提出的解决方案是减少像素面积，即在减小光源面积的同时，模组表面做黑化处理，色泽一致无反光，可以在很大程度上提高屏幕的对比度。而常规的LED电子大屏幕就会不存在这种问题，只需要在模组上面打面罩即可。
当然，还有部分LED显示屏厂家是通过使用倒装芯片的方式，不断提高高清LED显示屏的对比度。因为COB封装本身就属于芯片级封装，正装结构的LED芯片需要在P-GaN上镀一层透明导电层使电流分布更均匀。当然，这一透明导电层既有利的一面也有弊的一面。弊的一面是会吸引部分LED发光的光，再加上电极本身会阻挡部分光，因此会限制芯片的出光率。
如果采用的是倒装结构的LED芯片，则可以很好的解决P-GaN上透明吸光和电极焊盘遮光的问题，可以在很大程度上提升芯片的亮度。而且芯片在PCB板上的占比更小，除发光芯片以外区域全部变成黑色外，黑屏时屏幕更黑，可以在很大程度上提升高清LED显示屏的对比度，而这对比度可以达到10000：1以上。
但如果把COB集成技术引入到户外LED透明屏，却不会出现墨色不均的问题，反而可以在很大程度上提升显示品质，画面更清晰细腻。这主要与LED透明屏横向间距和竖向间距不一样，而且每一行PCB板是隔开的，再加上亚克力玻璃，自然不会影响灯珠的出光率。
还有另外一种是TOP COB技术，这种技术属于灯板面半封装工艺技术，采用先进的新型纳米级透明材料对其基板及灯面进行胶体渡覆，可以解决墨色不均的问题。此外，还可以采用特殊覆膜工艺，可消除线路板颜色差异，从而提高屏幕的对比度和整体均匀性。

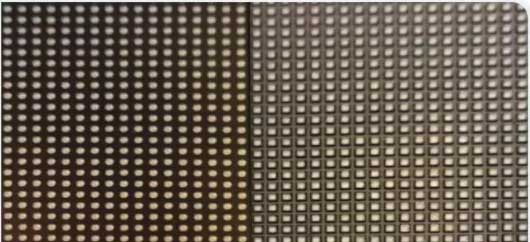

小间距LED显示屏覆膜解决COB墨色不均
当然，针对COB墨色不均的问题，需要各大COB厂商和LED显示屏厂家一起解决，集各家所长，给出一个更好更优的解决方案。还需要各大LED屏企树立正确的心态，虽说同行不可避免的会存在激烈的竞争关系，但也要具体情况具体分析，当需要大家团结一致时，也要把相互之间的敌对关系暂时放下，一起携手解决问题。
如果LED电子大屏幕行业的各大企业只会竞争，而不会放下成见相互合作，固步自封，那么早晚会被其他显示行业所取代。就墨色不均的问题而言，各大LED显示屏厂家要看到自己的长处，同时也要看到自己的不足之足，学习同行间墨色不均的解决方案，取百家之长，不断完善墨色不均的问题。
就目前COB墨色不均的问题而言，许多COB相关厂商给出不同的解决方案，但至于谁的方案更优更好，性价比更高，这就需要通过时间和市场进行检验。庆幸的是，目前各大COB厂商已经可以很好的解决COB墨色不均的问题，如果可以实现大规模标准化量产，那么价格会大幅度下降的同时，也会更大的刺激市场需求。
总而言之，LED显示屏厂家如何解决COB墨色不均的问题？部分COB厂商和LED显示屏厂家的解决方案是减少像素面积的同时，模组表面做黑化处理；倒装结构LED芯片；TOP COB技术；特殊覆膜工艺等。当然也有可能会出现更优的解决方案，这就需要各大COB厂商相互合作，取长补短，不断改善墨色不均的问题。
